Arbeitsanweisung · HeizkörperaufnahmeStürenburg Hedwig Ingenieurbüro
Hydraulischer Abgleichwww.stuerenburg-hedwig.de
ARBEITSANWEISUNG
Aufnahme von Heizkörpern für den hydraulischen AbgleichEinheitliche Erfassung aller Heizkörper als Grundlage für Heizlast, Ventilauslegung und Volumenstromberechnung.
ZIEL
Worum es gehtFür die Durchführung eines hydraulischen Abgleichs müssen sämtliche Heizkörper im Gebäude vollständig und einheitlich erfasst werden. Die aufgenommenen Daten dienen zur Ermittlung der Heizleistungen, der Ventilauslegung sowie der Berechnung der erforderlichen Volumenströme. Alle Heizkörper sind in der bereitgestellten Aufnahmetabelle zu dokumentieren.
VORBEREITUNG
Benötigte Hilfsmittel
Aufnahmetabelle
Grundrissplan
Maßband / Laser-Entfernungsmesser
Smartphone / Kamera
Stift / Tablet
SCHRITT 1
Heizkörper ausmessenFür jeden Heizkörper sind die folgenden drei Maße in Millimetern aufzunehmen: HHöheVertikales Außenmaß des Heizkörpers.
BBreiteHorizontales Außenmaß des Heizkörpers.
TTiefeGesamte Bautiefe inkl. aller Heizplatten und Konvektorbleche.
BEISPIEL
Eintrag in der Tabelle:
600 × 1000 × 100 mm
SCHRITT 2
Heizkörperlage im Grundriss einzeichnenJeder Heizkörper muss eindeutig einem Raum zugeordnet werden. Im Grundrissplan sind einzutragen:
WOHNZIMMER HK-01 → unter Fenster Nordseite KINDERZIMMER HK-02 → unter Fenster Ostseite Jeder Heizkörper braucht nur eine eindeutige Position im Grundriss. Die Verknüpfung zur Tabelle läuft in der App über den Marker und nicht über eine manuelle Zusatznummer.
SCHRITT 3
Heizkörpertyp bestimmenDer Heizkörpertyp beschreibt die Anzahl der Heizplatten und Konvektoren – eine für die spätere Leistungsberechnung zwingend erforderliche Angabe. Bei Plattenheizkörpern (T-Typen) gilt: erste Zahl = Heizplatten, zweite Zahl = Konvektorbleche. MERKHILFE T-TYPEN
T10 = 1 / 0
T11 = 1 / 1
T20 = 2 / 0
T21 = 2 / 1
T22 = 2 / 2
T30 = 3 / 0
T33 = 3 / 3
Draufsicht (von oben):
Heizplatte
Konvektor
Typ 10
1 Heizplatte · 0 Konvektoren
Sehr flach. Ohne Konvektorblech.
Typ 11
1 Heizplatte · 1 Konvektor
Sehr schmal, geringe Bautiefe.
Typ 20
2 Heizplatten · 0 Konvektoren
Zwei Platten ohne Konvektorblech.
Typ 21
2 Heizplatten · 1 Konvektor
Mittlere Bautiefe, häufig in Wohngebäuden.
STANDARD
Typ 22
2 Heizplatten · 2 Konvektoren
Standardheizkörper, am häufigsten anzutreffen.
Tipp: die beiden Konvektoren sind von oben meist nur als enge Lamellen erkennbar.
Typ 30
3 Heizplatten · 0 Konvektoren
Drei Platten ohne Konvektorblech.
Typ 33
3 Heizplatten · 3 Konvektoren
Sehr tiefer Heizkörper, hohe Heizleistung.
Wenn die Skizze oben nicht eindeutig wirkt
Lieber die Merkhilfe nutzen: erst Heizplatten zählen, dann Konvektoren zählen. T22 ist der Standardfall mit zwei Platten und zwei Konvektoren.
ÜBERSICHT PLATTENHEIZKÖRPER
Badheizkörper
Leiterform, Rund- oder Vierkantrohre. Separat erfassen – zusätzlich Höhe und Breite aufnehmen.
Eintrag: „Badheizkörper“
Rippenheizkörper
Rippenheizkörper sind meist in Altbauten. Höhe, Tiefe und Anzahl der Rippen aufnehmen.
Eintrag: „R15 / 20 Rippen“
Rippen: Stahl (neu)
Dünne Falz, eher sauber und gleichmäßig geformt. Wenn die Rippen schlank wirken, ist es meistens die neuere Stahl-Ausführung.
Rippen: Guss (alt)
Breite Falz, kräftigere und rundere Rippen. Klassischer Altbau-Heizkörper mit schwerem Erscheinungsbild.
BEISPIELBILD

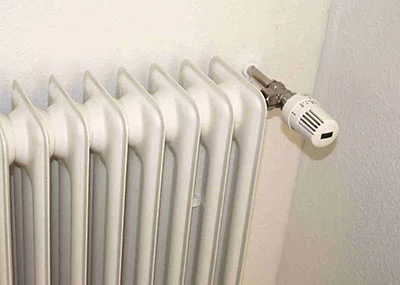

Stahlrippe neu.png
Schlanke Rippen, dünne Falz, sauberer Verlauf.
BEISPIELBILD

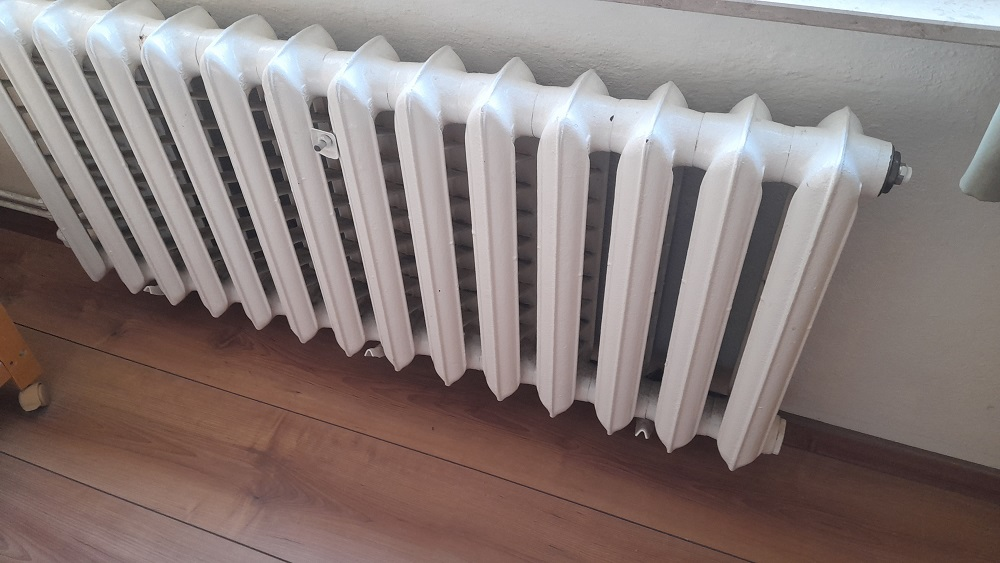

Gussrippe alt.png
Dickere Rippen, breite Falz, typisch in Altbauten.
Im Zweifel
Bei Zweifel und bei allen anderen Heizkörpertypen unbedingt Fotos machen: 1x ganz und 1x im Profil.
SCHRITT 4
Thermostatventil bestimmenFür den hydraulischen Abgleich muss die Ventilart dokumentiert werden. Sie ist in der Spalte „TV-Typ“ einzutragen. Ist die Ventilart vor Ort nicht eindeutig bestimmbar, genügt alternativ ein Foto von Ventil und Anschlüssen (siehe Schritt 5) – die Einordnung erfolgt dann später anhand des Fotos. DV
Durchgangsventil
Vorlauf und Rücklauf liegen in einer Linie.
EV
Eckventil
Anschlussleitungen verlaufen im 90°-Winkel.
VHK
Ventilheizkörper
Thermostatventil direkt im Heizkörper integriert.
SCHRITT 5
Foto aufnehmenVon jedem Heizkörper sind mindestens 2 Fotos anzufertigen. Pflicht sind:
1x Gesamtbild
1x Thermostat
1x Profil schräg optional
Das Profilbild ist vor allem bei Rippenheizkörpern, Badheizkörpern, Sonderformen oder bei unklarer Ventilart sinnvoll. Wenn du unsicher bist: lieber das Profilbild mitnehmen. Bei Zweifeln immer mehr fotografieren
Bei allen anderen Heizkörpertypen und bei jeder Unsicherheit bitte zusätzlich 1x ganz und 1x im Profil fotografieren. So kann die spätere Zuordnung sicher erfolgen.
Fotos beschriften – am besten direkt am Tablet ins Foto schreiben
Bezeichnung mit Hausnummer · Wohnung · Zimmer – analog zum Grundrissplan, damit jedes Foto eindeutig zugeordnet werden kann.
FORMAT Hausnummer_Wohnung_Zimmer
DOKUMENTATION
AufnahmetabelleJeder Heizkörper wird als vollständige Zeile dokumentiert – bei mehreren Wohnungen (MFH) oder Reihenhäusern jede Einheit als eigenen Block mit einer Trennzeile „WE / Haus“ beginnen. Beispiel:
Den vollständigen, leeren Aufnahmebogen – mit eigenem Block je Wohnung bzw. Haus – findest du auf der zweiten Seite dieses Dokuments.
ABSCHLUSS
QualitätskontrolleVor Abschluss der Aufnahme einmal kurz gegenprüfen: ✓Jeder Raum erfasst
✓Jeder Heizkörper im Grundriss markiert
✓Maße, Typ, Ventil und Pflichtfotos vollständig
✓Tabelle und Fotos sind eindeutig zuordenbar
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
